За последнее десятилетие инструменты для создания сетевых диаграмм превратились из аксессуара в важнейшую часть любого современного набора инструментов администратора. Поскольку ИТ-инфраструктура становится все более сложной, умение правильно составлять карты и диаграммы сети становится все более важным. В организации, функционирующей без полного понимания всех своих сетей, системы будут выходить из строя гораздо легче, а неисправности станут более распространенными. Получение четкого представления о каждом устройстве в вашей сети, а также обо всех их взаимосвязях друг с другом имеет решающее значение для решения всех задач мониторинга оборудования. Вот наш список лучших инструментов для создания сетевых диаграмм:

  • SolarWinds Network Topology Mapper На сегодняшний день это лучший инструмент для построения сетевых диаграмм. Созданный известной компанией в индустрии сетевой безопасности, SolarWinds может похвастаться не только чрезвычайно высокой производительностью и отличным обзором сети, но и продуманным и удобным пользовательским интерфейсом.
  • Paessler PRTG Network Mapping Tools Разнообразные инструменты мониторинга сети в одном. Функция картирования является частью более широкой сети систем, и она будет работать на серверах Windows.
  • ManageEngine OpManager Универсальный монитор производительности сети, который поставляется с отличной системой автоматического обнаружения и отображения.
  • ConceptDraw Pro Отличное решение для создания сетевых диаграмм для малого и среднего бизнеса.
  • LucidChart Пакет графического дизайна, который поставляется с некоторыми картами топологии сети.
  • CADE Базовая и бесплатная программа для редактирования графиков с библиотекой иконок IT
  • Network Notepad Бесплатный редактор графического дизайна, специально созданный для поддержки создания сетевых диаграмм.

Инструменты, предоставляющие вам звездную диаграмму всей вашей сети, могут дать вам много ценной информации о ее технической инфраструктуре. В дальнейшем это поможет вашим процессам стать более эффективными и упростит поиск и устранение неисправностей. Реагирование на проблемы, которые могут возникнуть в связи с целостностью сети, может оказаться непосильной задачей, если у вас нет подробного обзора карты вашей сети. Понимание того, как каждый элемент оборудования вписывается в вашу сеть, помогает решать проблемы, когда они возникают. Кроме того, это помогает поддерживать целенаправленный и эффективный подход к кибербезопасности, обеспечивая систематическую защиту всех систем в вашей сети. Обычно это делается путем поиска неисправного оборудования или работы над оптимизацией сети.

Что такое сетевое картирование?

Картирование сети, как следует из названия, — это процесс визуального представления вашей сети в ее локальной ИТ-среде. Она будет включать такие разделы, как расположение всех ваших маршрутизаторов, виртуальных локальных сетей, брандмауэров, хостов, точек доступа, коммутаторов, ноутбуков, компьютеров и т. д. Полученную карту можно использовать в качестве схемы, которая поможет вам ориентироваться в сети. Можете ли вы нарисовать карту сети от руки? Конечно, но вы можете сделать это примерно так же, как программист может написать двоичный код вручную. Это гораздо сложнее и требует больше времени, чем автоматизация. Это не только сводит к минимуму вероятность появления ошибочной карты, но и работает быстрее, и может быть легко масштабировано в соответствии с потребностями бизнеса. Стоит отметить, что большинство наборов инструментов для мониторинга сети, которые стоят своей соли, имеют в своем составе инструмент для составления карты сети.

Как мне поможет инструмент сетевой диаграммы?

Самое большое преимущество использования инструмента для построения диаграмм сети в качестве сетевого администратора — это повышение эффективности работы. Составление диаграммы сети без использования инструмента для этого — сложная и трудоемкая работа. В растущем бизнесе к тому времени, когда вы составите схему вручную, сеть уже изменится, и вам придется делать это снова. Поскольку инфраструктура большинства крупных компаний постоянно меняется, инструмент сетевой диаграммы поможет вам следить за каждым изменением в инфраструктуре сети и позволит вам увидеть все ее компоненты с высоты птичьего полета. Возьмем, к примеру, программу SolarWinds Network Topology Mapper, занимающую первое место в этом списке. Этот инструмент оснащен множеством функций для создания абсолютно безупречных сетевых диаграмм. Он автоматически обнаружит все устройства вашей сети и сразу же нанесет их на карту. Затем вы можете использовать эту карту в качестве руководства или даже использовать ее для обеспечения соответствия стандартам FIPS-142 и PCI. Поскольку топология оказывает такое огромное влияние на производительность вашей сети, неудивительно, что многие ведущие технологические гиганты сегодня инвестируют в нее. Возьмем, к примеру, один пакет данных. Чем дольше он добирается из пункта А в пункт Б в вашей сети, тем больше времени требуется устройствам для обмена данными, и тем медленнее будет работать ваша сеть. Ниже приведены некоторые основные характеристики, которыми должен обладать любой инструмент для создания сетевых диаграмм, чтобы занять первое место в этом списке:

  • Автоматическое обнаружение Если вам нужно вручную вводить устройства вашей сети в инструмент отображения сети, значит, он уже работает неоптимально. Это занимает много времени, которое лучше потратить на реальное улучшение вашей сети.
  • Возможности поиска и устранения неисправностей Вам необходимо иметь полное представление о каждом отдельном устройстве, чтобы эффективно устранять неисправности во всей сети.
  • Масштабируемость Вы хотите, чтобы единый инструмент для построения диаграмм сети не только позволял определить, какие части вашей сети нуждаются в модернизации, но и мог расти вместе с вашей компанией.
  • Мониторинг в реальном времени Вы не хотите видеть карту своей сети недельной давности. Мониторинг в реальном времени позволяет вам всегда быть в курсе состояния всей сети.

Лучшие инструменты для создания сетевых диаграмм

SolarWinds Network Topology Mapper



Вашу рекламу скликивают конкуренты?

Подключите защиту по ссылке и экономьте ваш рекламный бюджет!

SolarWinds Network Topology Mapper

SolarWinds Network Topology Mapper не без причины является одним из самых популярных инструментов для построения сетевых диаграмм. В нем есть все, что вы ожидаете от первоклассного инструмента для построения сетевых диаграмм, при этом цена дешевле, чем у большинства других. При цене всего 1537 долларов США SolarWinds намного дешевле, чем большинство других решений премиум-класса. Основные характеристики:

  • Функция автоматического обнаружения, которая мгновенно обнаруживает новые устройства и масштабируется в соответствии с вашей ИТ-инфраструктурой, независимо от того, насколько она проста или сложна
  • Он может создавать подробные отчеты для VLAN портов коммутатора, а также для сканирования подсетей. Их можно экспортировать для более глубокого изучения, превратив в файл PNG или PDF.
  • Отфильтруйте то, что вы хотите увидеть, по типу устройства или любой другой отличительной характеристике, это похоже на использование увеличительного стекла в вашей сети.
  • SolarWinds легко масштабируется: от малого предприятия до сети масштаба предприятия.
  • Он имеет 14-дневную бесплатную пробную версию, то есть вы можете попробовать его, чтобы понять, соответствует ли он вашим потребностям.
  • Изящный и продуманный пользовательский интерфейс, который превосходит все остальные инструменты для построения сетевых диаграмм.

В целом, две основные отличительные особенности SolarWinds — это качество функции автоматического обнаружения и подробный обзор сети. Конечно, он не включает в себя другие инструменты мониторинга сети, но SolarWinds network mapping tool — это то, что вы получаете, когда вам нужно что-то, что действительно выполняет работу должным образом. Кроме того, это намного дешевле, чем создание собственного решения, к тому же оно создано лидером в области сетевого мониторинга. Если вы хотите попробовать его в действии, предоставляется бесплатная 14-дневная пробная версия!

Paessler PRTG Network Mapping Tools

Paessler PRTG Map Designer

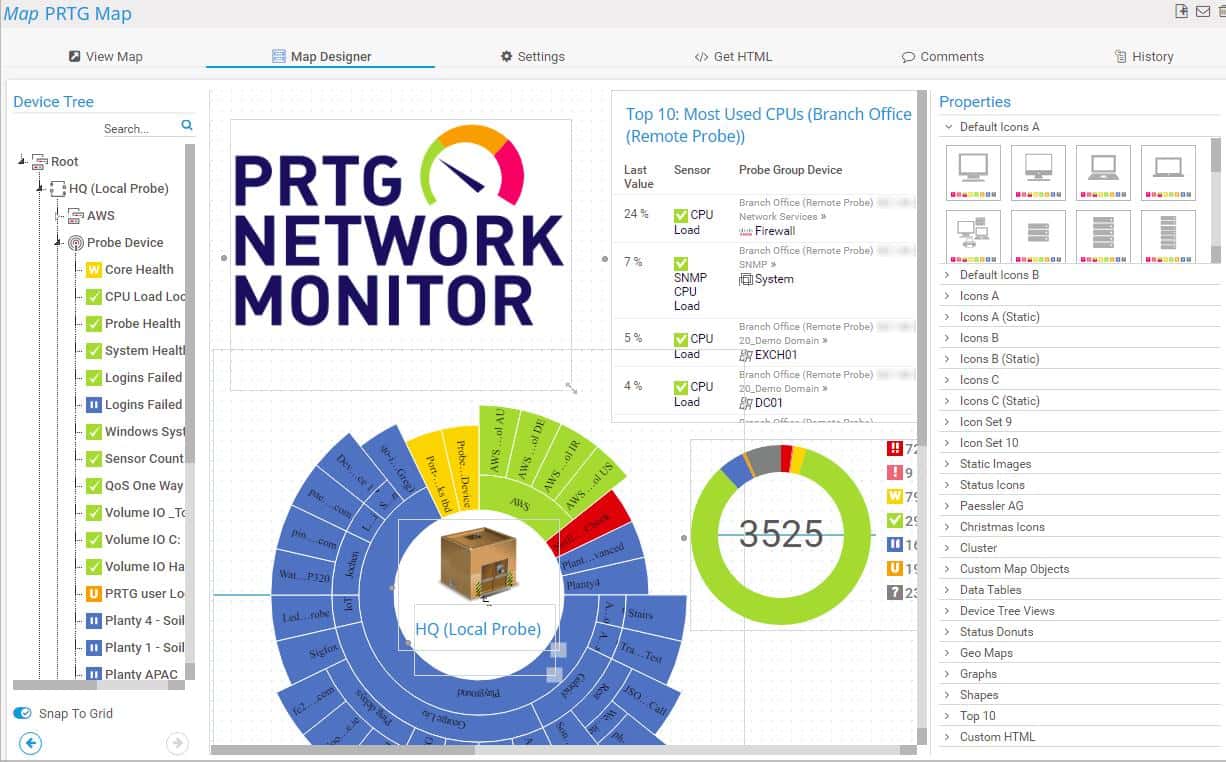

Пакет Paessler PRTG Infrastructure Monitoring Suite содержит в себе инструмент картографирования сети, позволяющий взглянуть на вашу сеть в различных форматах. Например, его вид «солнечный луч» покажет вам круги приложений, связанных вместе со службами и аппаратным обеспечением, поддерживающим их. Существуют и другие варианты отображения, например, простой график каждого устройства в сети, где его соединения изображаются прямыми линиями. Основные характеристики:

  • Цветовая кодировка статусов устройств позволяет узнать, если какое-либо устройство работает неправильно
  • Шаблоны, которые вы можете адаптировать под свои нужды
  • Довольно хороший сервис автоматического обнаружения
  • В дополнение к локальной установке у него есть облачная версия.
  • Это позволяет настраивать вид, который вы получаете через сеть.

PRTG бесплатен, если вы отслеживаете до 100 датчиков (устройств в сети). Если вам нужно больше, есть 30-дневная бесплатная пробная версия, после чего программа вернется к своей бесплатной версии, если вы не решите купить полную версию.

ManageEngine OpManager Maps

ManageEngine OpManager Maps

Инструмент отображения сети OpManager будет контролировать вашу сеть с помощью протокола SNMP (Simple Network Management Protocol). Самое лучшее в SNMP — это скорость, с которой он может дать вам подробный обзор всех ваших сетевых устройств. Каждый раз, когда OpManager посылает запрос о состоянии, каждое устройство в сети отвечает полным статусом, включая все его идентификационные характеристики и настройки. Основные характеристики:

  • Устройства отвечают на вызовы состояния с полной информацией.
  • Легко масштабируется благодаря SNMP-подходу к отображению сети, что делает его идеальным для предприятий любого размера.
  • Составляет список всего вашего оборудования и мгновенно генерирует топологическую карту из имеющегося списка устройств.
  • Разнообразие доступных макетов карт позволяет легко выбрать способ просмотра карт
  • Добавление новых устройств или удаление существующих устройств из сети будет замечено в считанные минуты.
  • OpManager не имеет частичных пакетов, поэтому при покупке системы вы получите весь инструмент.
  • Устанавливается как на Windows, так и на Linux
  • Доступна 30-дневная бесплатная пробная версия

В целом, ManageEngine OpManager — это отличное комплексное решение для мониторинга сети. Его масштабируемость, универсальность и гибкость позволили ему занять место в этом списке. При этом его пользовательский интерфейс оставляет желать лучшего.

ConceptDraw Pro

ConceptDraw Pro

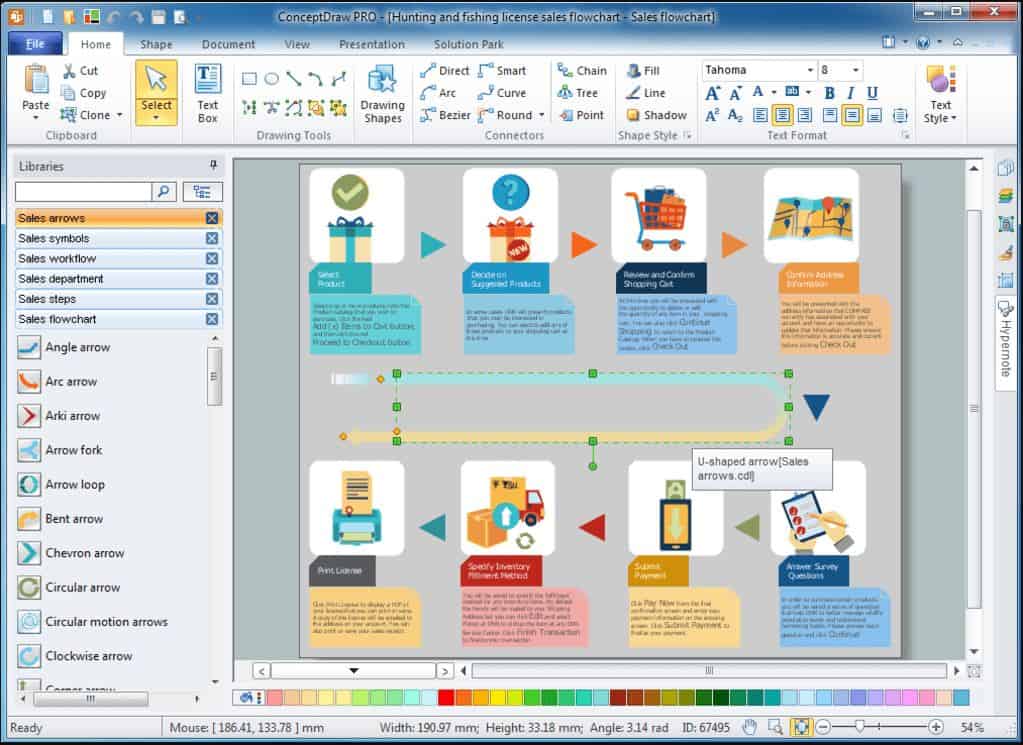

ConceptDraw Pro — это идеальное решение для построения сетевых карт для любого среднего бизнеса или любого малого предприятия с некоторыми свободными средствами. Пользовательский интерфейс очень похож на Microsoft Visio (еще один инструмент, который не попал в список), хотя пользовательский интерфейс ConceptDraw еще проще в использовании. Основные характеристики:

  • Простой в использовании интерфейс
  • Гораздо более низкая цена по сравнению с большинством других решений — $199
  • Позволяет создавать множество различных визуальных отображений для вашей сети, а также экспортировать их в файл Visio.
  • Можно автоматизировать процесс, используя такие функции, как Smart Connector и Building Plan Designer в тандеме.

Самым большим плюсом инструмента ConceptDraw является простота его использования. Если вы можете разобраться с Word, то вы сможете использовать ConceptDraw Pro без каких-либо проблем. Способность создавать чрезвычайно сложные проекты с помощью простого интерфейса — вот что выделяет этот инструмент среди других и делает его отличным начальным картографом сети. Однако за эту простоту приходится платить. Более продвинутые функции конкурентов здесь либо трудно, либо практически невозможно получить. Поэтому крупным компаниям лучше воздержаться от использования ConceptDraw.

Lucidchart

Lucidchart

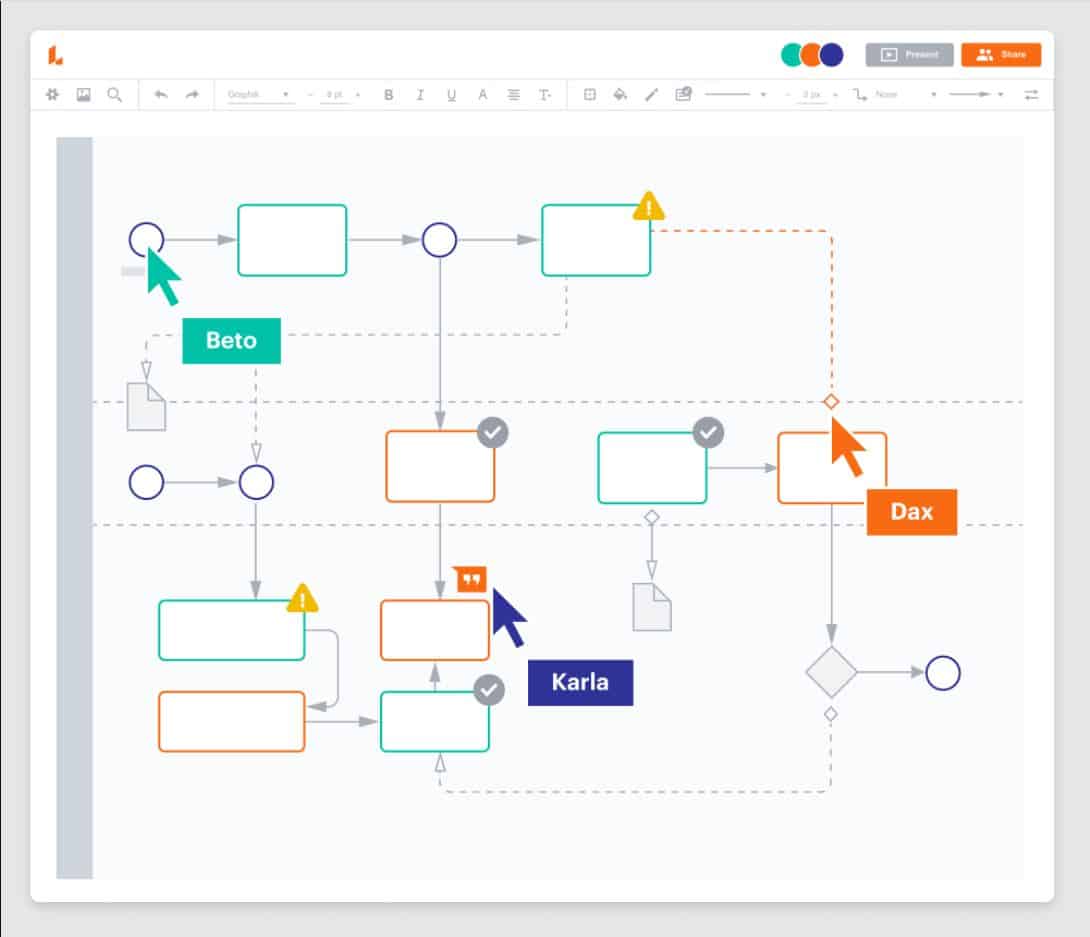

Lucidchart не является известным инструментом для создания сетевых диаграмм, однако это не означает, что он не является отличным. Если вы являетесь представителем малого бизнеса и хотите освоить составление схемы сети прямо из коробки и сразу же приступить к построению собственной диаграммы ИТ-среды, то этот инструмент для вас. Он поможет вам и вашему бизнесу быстро освоить построение схемы сети. Основные характеристики:

  • Очень дешево: $4,95 для одного пользователя или $20 для целой команды администраторов.
  • Вы можете импортировать существующие диаграммы в эту программу через файл Visio, что позволяет использовать ее, если у вас уже есть карты сети, напечатанные от руки.
  • Особенности плагина автоматического обнаружения под названием UVexplorer
  • Простой пользовательский интерфейс, который делает его использование простым делом

В целом, Lucidchart — это инструмент, который знает, что он такое и чем он хочет быть. Он предлагает вам дешевый и простой в использовании вход в сетевые графики. Его самым большим недостатком является отсутствие дополнительных функций, а также относительно слабая функция автоматического обнаружения. Его также относительно трудно масштабировать в более крупный бизнес.

CADE

CADE

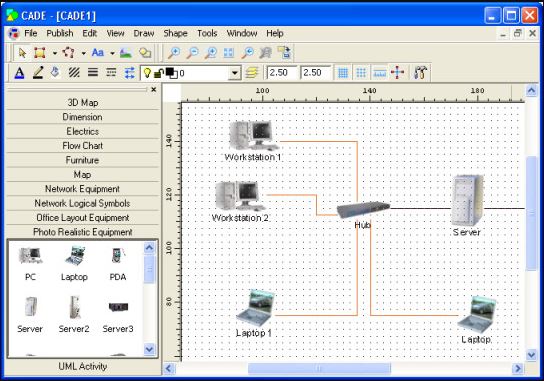

Решение для построения сетевых диаграмм CADE является первым в этом списке полностью бесплатным. В нем отсутствуют вычурные элементы пользовательского интерфейса, встречающиеся в более дорогих решениях, и предлагается сложный двухмерный векторный редактор. Основные характеристики:

  • Этот инструмент можно скачать в Интернете, что делает его отличным выбором в случае, если вы ищете что-то более удаленное.
  • Удаленные пользователи могут внести свой вклад в любой момент
  • Это совершенно бесплатно
  • Он может экспортировать в форматы EMF, XAML, PDF и JPG.
  • Вы можете сделать уникальные кабели, которые помогут вам отметить различия между похожими устройствами

Основным недостатком CADE является отсутствие функции автоматического обнаружения. Хотя инструмент является гибким, это ничего не значит, если он не эффективен. В конце концов, один из самых гибких инструментов — это лист бумаги, а он не очень подходит для построения диаграмм сети. С учетом сказанного, если вы работаете в небольшой команде с сетями, которые не меняются в течение полугода или более, то этот инструмент может быть именно для вас.

Network Notepad

Network Notepad

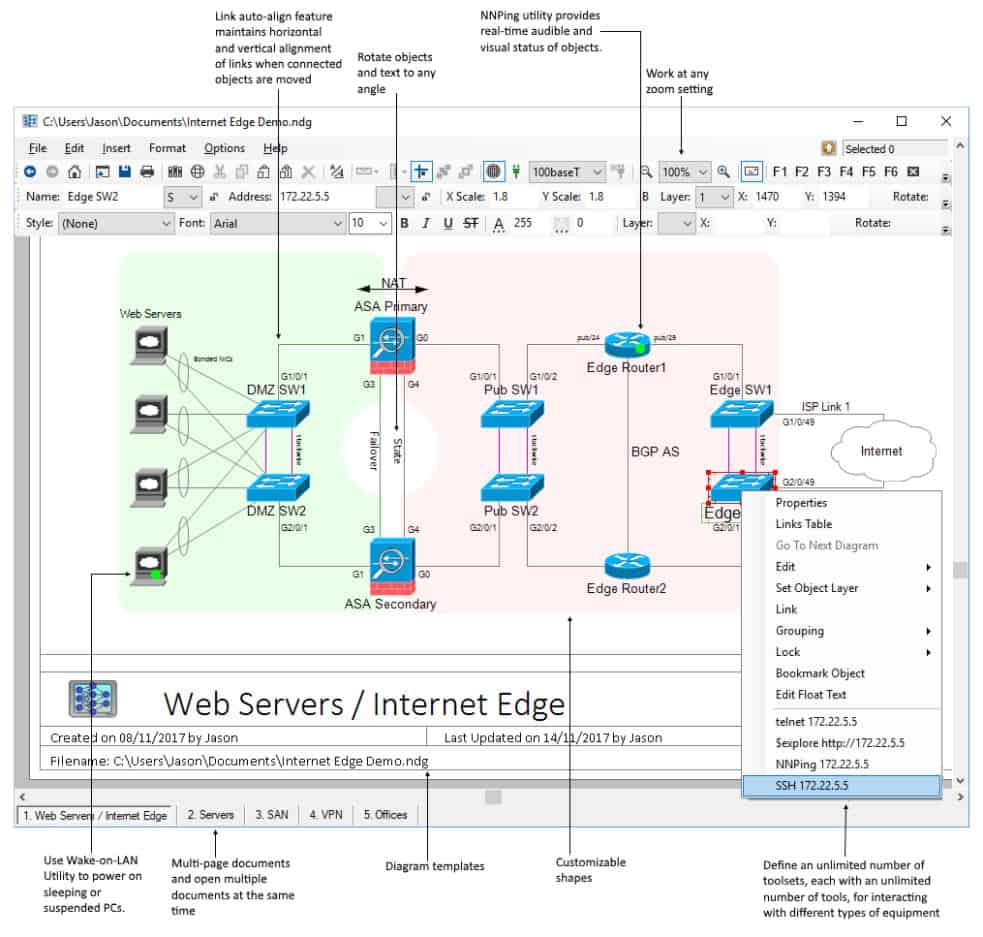

Сетевой блокнот — это бесплатное приложение для Windows, созданное с учетом идеи сетевого картирования. Основные характеристики:

  • Cisco Discovery Protocol Neighbor Tool или CPD — это альтернатива Network Notepad системе автоматического обнаружения. Он позволяет просматривать устройства и извлекать информацию из их элементов через информацию CDP.
  • Легко поддерживает создание многостраничных диаграмм, а также векторных графиков, блок-схем и многого другого.
  • Она бесплатна, но есть и профессиональная версия, которая имеет больше возможностей.

В целом, Network Notepad — это отличный инструмент для небольших команд без большого бюджета, которые все же нуждаются в надежном и сложном инструменте для построения сетевых диаграмм.

Выбор правильного инструмента для построения сетевых диаграмм

Хотя создание собственной карты сети может показаться непосильной задачей, когда вы смотрите на все, что нужно сделать, инструменты для составления карты сети значительно упрощают весь процесс. Они гарантируют, что вам не придется часами корпеть над файлом, записывая устройство за устройством, только для того, чтобы понять свою сеть. Если вы готовы к более сложным задачам и вложить немного больше денег, то функция автоматического обнаружения сделает этот процесс абсолютно легким. Имейте в виду, что сегодня инструменты отображения сетевых диаграмм используются довольно слабо, а это значит, что использование преимуществ хорошо сделанного инструмента является важным преимуществом перед вашими конкурентами. Это особенно актуально сегодня, в век сложных сетевых инфраструктур. Привлекая инструменты построения сетевых диаграмм к процессу мониторинга сети, вы обеспечиваете минимальную видимость, необходимую для того, чтобы иметь безупречный вид всей сети. Стоит помнить, что чем лучше вы видите свою сеть, тем проще ее адаптировать и повысить производительность.
